135kHz( 135.7 - 137.8kHz )帯バー・アンテナ

135kHz帯が免許されて、オン・エアされている方も少しづつ増えているのではないでしょうか？
国内ではまだ市販のアンテナがありません。　フェライト・ロッドは数百Wまで耐えてくれるはずです。

使用するフェライト・ロッドは、径：25.4mm　長さ：685.8mmの物を使用し、熱収縮チューブで固定しています。　



フェライトの中央部分に、ホルマル線( 径：0.6mm )で200回巻きました。　2次側が20回巻いてあります。
結果如何で巻数を2回目以降に活かそうと、試しに巻いてみました。　手に余る重さなので、巻き終わって手先が疲れてしまいました。
　　
　　
左より、1次側　2次側　2次側の無負荷時インピーダンス

1次側を135kHzに同調させるには、250PF程度で良いのが分かります。
単連の350PFバリコン、2連430PFの片側、ポリ・バリコンなどの選択肢があります。

ミズホ通信　UZ-8DX / UZ-8DXsと併用すれば、そのままで長波帯のアンテナで使用できます。
1次側をUZ-8DX / UZ-8DXsの1,2番端子に、2次側を3,4番端子に接続します。
UZ-8DX / UZ-8DXsは680PFバリコンを使用しているので、400kHz位まで受信が出来ると思います。

また、40kHz-JJYに同調させるには2800PFあれば良いので、UZ-8DX / UZ-8DXsで使う場合は1次側と並列に2200PFを接続すれば使えます。
60kHz-JJYの場合は、820PFを並列接続します。

しばらくしたら、屋外で設置出来るように考えたいと思います。


2009年ハムフェアで関西マイクロウェーブ実験グループのブースで、このアンテナの展示をしました。

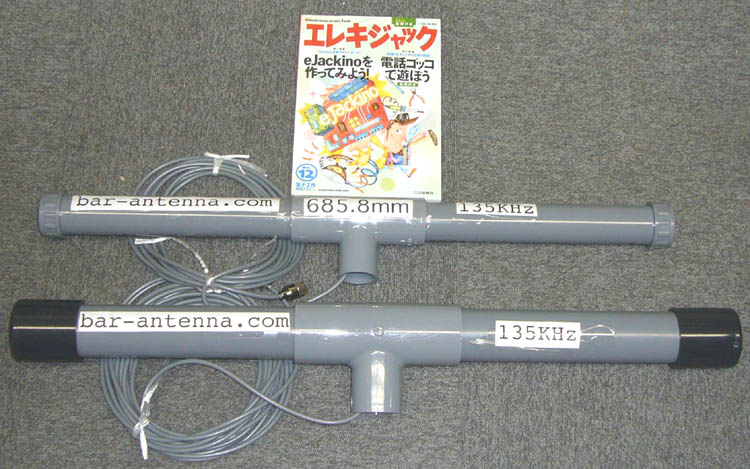

使用しているフェライト・ロッドは、上記の記事と同じ685.8mmです。
コイル部分を新しく作り直し、パイプに収納しました。
収納後の長さは、上が743mm　下が810mmあります。
サムウェイの135kHz送信機TX2200Aが届いたら、動作テストを開始予定です。

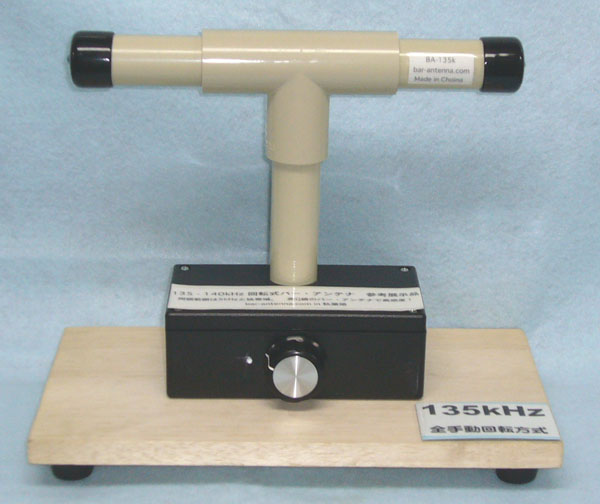

2010年ハムフェアの展示用に急遽製作しました。



200 X 18mmのフェライト・ロッドにコイルを巻き、約5mH（ Q値 約350 )あります。

同調周波数は135 - 140kHzです。　135kHz帯は、ツマミの半分くらいまででカバーします。
可変幅をもう少し狭くしたいのですが・・・コンデンサは温度補償タイプが使えますが、コイルは無理です。
多少の温度変化でも確実に使える様に、135 -140kHzとしてあります。

近日中に手直ししますが、手直し後にVSWRは1.1以内になるはずです。
現状では、以下の結果です。

　136.8kHzでのインピーダンス

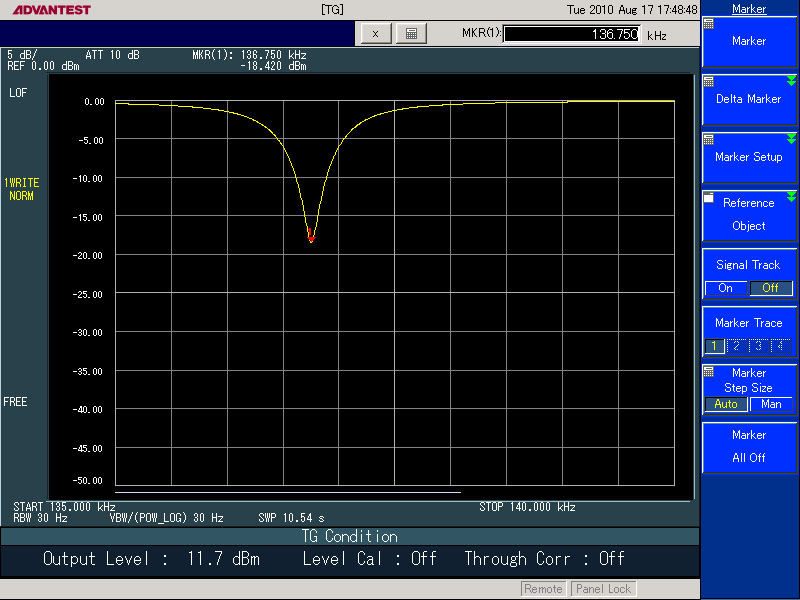

136.75kHzでのリターン・ロス特性　VSWR換算すると。約1.2になります。

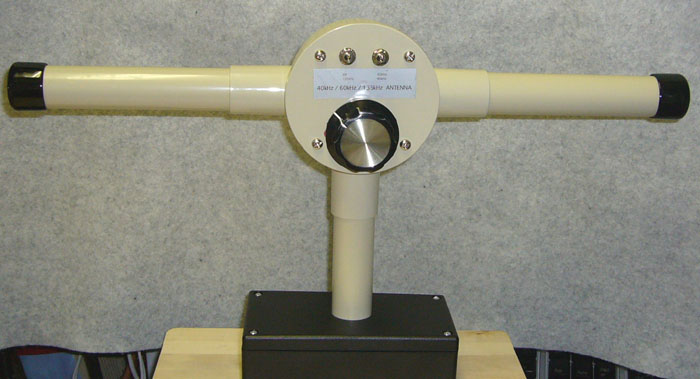

200 X 14mmのフェライト・ロッドを2本つないで、長さ40cmにしています。
上部のスイッチで、40kHz / 60kHz / 135kHzを切り替えます。
同調範囲は、40kHz / 60kHzは約2kHz　135kHzは約6kHzと狭帯域になっています。
2次側コイルはタップを設けていないので、マッチング・トランスを併用しています。



1:2のマッチング・トランス

VSWRは、40kHz / 1.03　60kHz / 1.15　135kHz帯は135.7kHz / 1.08 - 137.8kHz / 1.13です。

2011年1月28日　秋葉原店で展示していましたが、売れてしまいました。
また製作しないと展示用のデモが出来ません。

---

135kHzのVSWR測定に最適なブリッジ　　Model MP-LFB100

現在、135kHz帯の信号源を作ろうと画策中です。
手持ちの部品を探していたら、135KHz帯で使えそうなフィルターを見付けました。

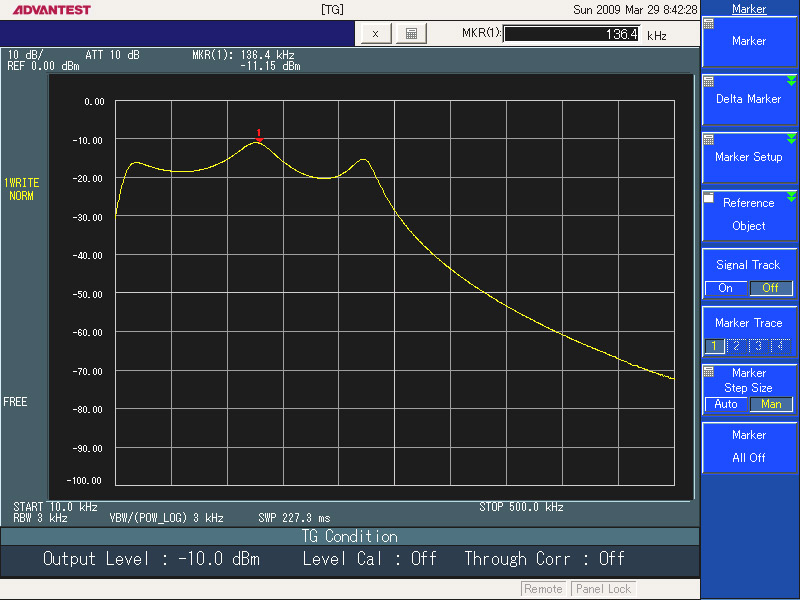

バンド内の挿入損失は、1.5dB程度　270kHz付近で35dB程度、400kHz付近で50dB程度減衰します。
