当社は通信販売を主体にして、超長波 〜 長波 〜 中波 〜 短波帯　　1Hz 〜 30MHz程度までの
バー・アンテナ / スパイダー・コイル / リッツ線 / フェライト素材などの販売をしています。

運営は、マイクロ・パワー研究所( http://mpl.jp )が行っています。

同調用バリコン

ポリ・バリコン　　

　

ミズホ通信　VC-340AM

340PF / 2連　　( 5PFトリマが4個独立しています。)
AM用2連バリコンになります。
ミズホ通信 UZ-K1 / UZ-77 / UZ-8DX用に使用されているポリ・バリコンの後継モデルです。
ループ・アンテナやプリ・セレクターなどを自作するなら、このポリ・バリコンが最適です。
延長シャフトも取り付け済みです。


1個　 \525　送料別

VC-340Pは340PF / 2連ポリ・バリコンで、並列接続する事で5PF - 680PFになります。

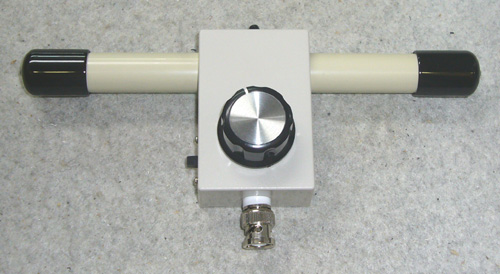

この容量を利用して、同調式バー・アンテナを製作してみました。

約400μHのコイルを巻き、2バンド構成にしてみました。
LOW側は560PFをスイッチで並列接続すると、周波数範囲は228 - 337kHzになりました。
HIGH側は308 - 2362kHzと広範囲に同調させる事が出来ました。

バー・アンテナ1本で、長波から中波までカバーする同調式バー・アンテナが出来上がります。

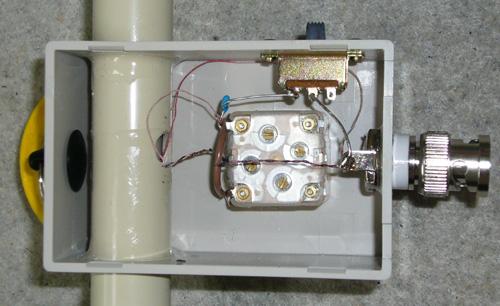

200 X 10mmのフェライト・ロッドにコイルを巻いています。

中央の青いのが560PFコンデンサ

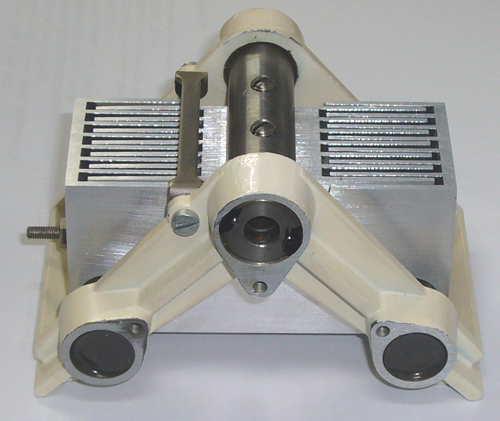

1,CARDWELL　XR-1000-PS


　

　
CARDWELL製 XR-1000-PS　1000PF　未使用品のデッドストックです。　くたびれた箱入りです。
大きさ：125 X 100 X 60mm　シャフトを含んだ長さです。
\10,000　送料\600　売り切れ


2,ロシア製エア・バリコン　　新品・限定数量
カバー付きなので、内部にほこりが入りません！
7-20pF 7-20pF 10-320pF 10-380pFの4セクションになっています。
シャフト径は5.9mmで、国産のツマミが使えます。
　
各セクションの最大容量と最小容量のQ値を実測しました。
下記データは、上の画像の左側から右側に向かってのセクション毎のデータになります。
左側が最大容量に廻した時、右側が最小容量にした時です。

　

内部は、ギアを使っているのでスムーズに回転します。　540度で最大から最小まで変化します。

端子はこの様になっています。 　基板に取り付けるには便利な端子です。　また、四隅に取り付けネジ穴があります。

　
取り付けネジは、2.3mmネジで入ります。( ネジは付属しません。)

新品　1個 \2,800　送料\250( 普通封筒に入れて送る場合 )　
品切れになると、次回入荷までに1ヶ月程度掛かります。

　

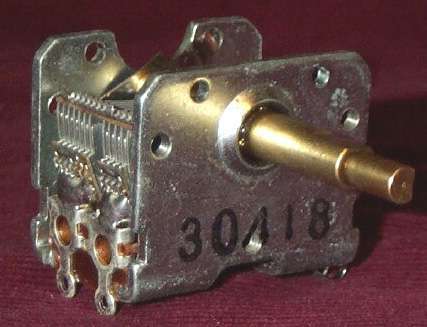

サンエス　2連バリコン　　二重軸で、内側がバーニア構造になっています。

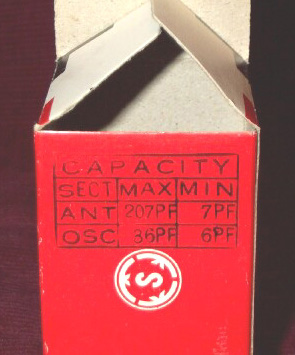

アンテナ側　最小：7PF　　最大：207PF　補正トリマ付き
OSC側　最小：6PF　　最大：36PF　補正トリマ付き
新品・箱入り( デッド・ストック )　\3,000　送料 \300
2個だと\5,600　送料 \300　になります。　残りが少なくなりました。
